Seil

Ausgabe 06/2026

Anfrage zu diesem KapitelIm Viewer öffnenPDF herunterladen

Katalogseiten

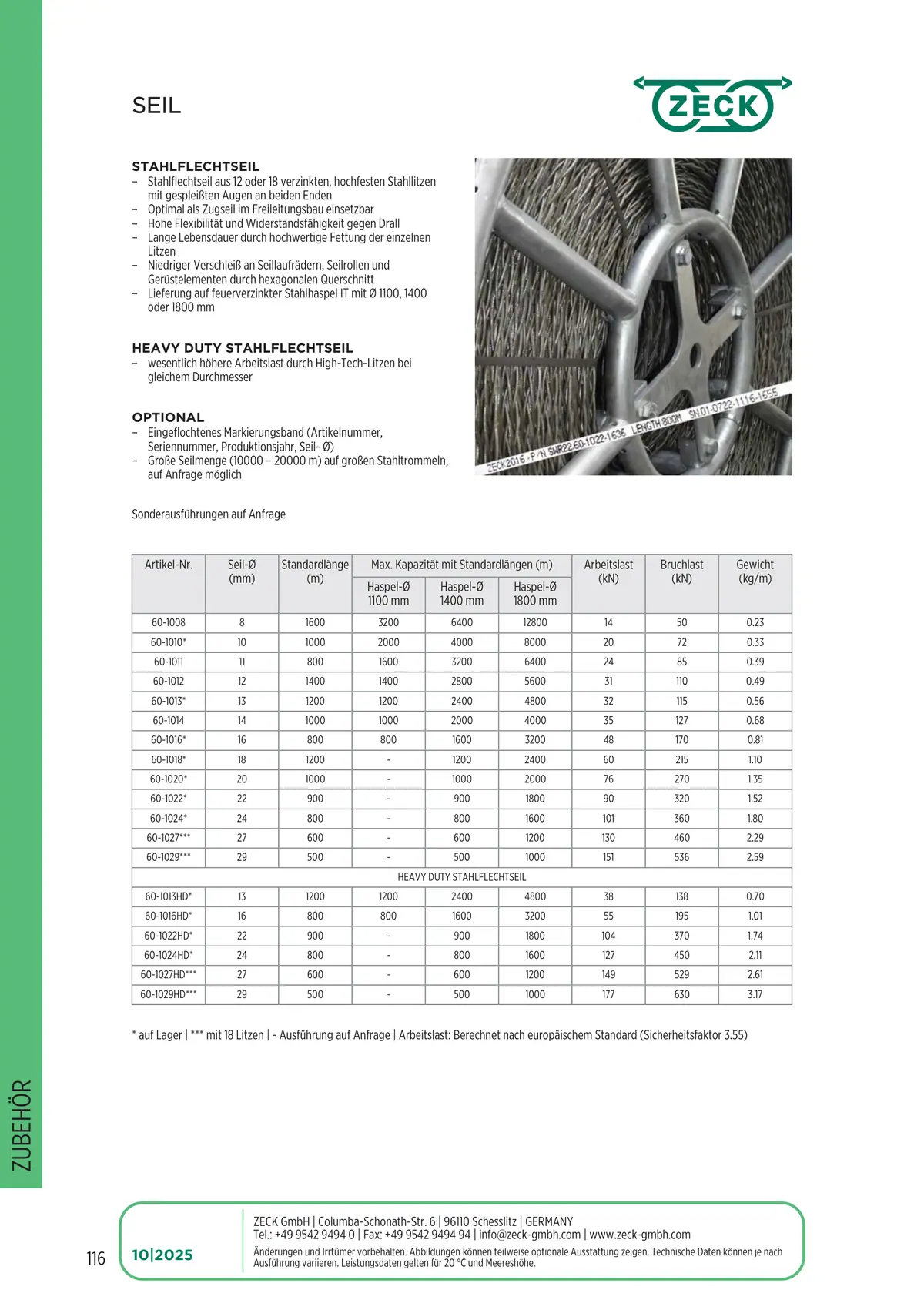

Katalogseite 116: SEIL
Seite 116 · Stand 10|2025Im Viewer öffnen (Seite 116)Seite im PDF

SEIL

STAHLFLECHTSEIL

  • Stahlflechtseil aus 12 oder 18 verzinkten, hochfesten Stahllitzen mit gespleißten Augen an beiden Enden
  • Optimal als Zugseil im Freileitungsbau einsetzbar
  • Hohe Flexibilität und Widerstandsfähigkeit gegen Drall
  • Lange Lebensdauer durch hochwertige Fettung der einzelnen Litzen
  • Niedriger Verschleiß an Seillaufrädern, Seilrollen und Gerüstelementen durch hexagonalen Querschnitt
  • Lieferung auf feuerverzinkter Stahlhaspel IT mit Ø 1100, 1400 oder 1800 mm

HEAVY DUTY STAHLFLECHTSEIL

  • wesentlich höhere Arbeitslast durch High-Tech-Litzen bei gleichem Durchmesser

OPTIONAL

  • Eingeflochtenes Markierungsband (Artikelnummer, Seriennummer, Produktionsjahr, Seil- Ø)
  • Große Seilmenge (10000 – 20000 m) auf großen Stahltrommeln, auf Anfrage möglich

Sonderausführungen auf Anfrage

Artikel-Nr. 60-1008
Seil-Ø (mm): 8 · Standardlänge (m): 1600 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 3200 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 6400 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 12800 · Arbeitslast (kN): 14 · Bruchlast (kN): 50 · Gewicht (kg/m): 0.23
Artikel-Nr. 60-1010*
Seil-Ø (mm): 10 · Standardlänge (m): 1000 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 2000 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 4000 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 8000 · Arbeitslast (kN): 20 · Bruchlast (kN): 72 · Gewicht (kg/m): 0.33
Artikel-Nr. 60-1011
Seil-Ø (mm): 11 · Standardlänge (m): 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 1600 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 3200 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 6400 · Arbeitslast (kN): 24 · Bruchlast (kN): 85 · Gewicht (kg/m): 0.39
Artikel-Nr. 60-1012
Seil-Ø (mm): 12 · Standardlänge (m): 1400 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 1400 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 2800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 5600 · Arbeitslast (kN): 31 · Bruchlast (kN): 110 · Gewicht (kg/m): 0.49
Artikel-Nr. 60-1013*
Seil-Ø (mm): 13 · Standardlänge (m): 1200 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 1200 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 2400 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 4800 · Arbeitslast (kN): 32 · Bruchlast (kN): 115 · Gewicht (kg/m): 0.56
Artikel-Nr. 60-1014
Seil-Ø (mm): 14 · Standardlänge (m): 1000 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 1000 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 2000 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 4000 · Arbeitslast (kN): 35 · Bruchlast (kN): 127 · Gewicht (kg/m): 0.68
Artikel-Nr. 60-1016*
Seil-Ø (mm): 16 · Standardlänge (m): 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 1600 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 3200 · Arbeitslast (kN): 48 · Bruchlast (kN): 170 · Gewicht (kg/m): 0.81
Artikel-Nr. 60-1018*
Seil-Ø (mm): 18 · Standardlänge (m): 1200 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 1200 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 2400 · Arbeitslast (kN): 60 · Bruchlast (kN): 215 · Gewicht (kg/m): 1.10
Artikel-Nr. 60-1020*
Seil-Ø (mm): 20 · Standardlänge (m): 1000 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 1000 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 2000 · Arbeitslast (kN): 76 · Bruchlast (kN): 270 · Gewicht (kg/m): 1.35
Artikel-Nr. 60-1022*
Seil-Ø (mm): 22 · Standardlänge (m): 900 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 900 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 1800 · Arbeitslast (kN): 90 · Bruchlast (kN): 320 · Gewicht (kg/m): 1.52
Artikel-Nr. 60-1024*
Seil-Ø (mm): 24 · Standardlänge (m): 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 1600 · Arbeitslast (kN): 101 · Bruchlast (kN): 360 · Gewicht (kg/m): 1.80
Artikel-Nr. 60-1027***
Seil-Ø (mm): 27 · Standardlänge (m): 600 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 600 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 1200 · Arbeitslast (kN): 130 · Bruchlast (kN): 460 · Gewicht (kg/m): 2.29
Artikel-Nr. 60-1029***
Seil-Ø (mm): 29 · Standardlänge (m): 500 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 500 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 1000 · Arbeitslast (kN): 151 · Bruchlast (kN): 536 · Gewicht (kg/m): 2.59
Artikel-Nr. HEAVY DUTY STAHLFLECHTSEIL
Artikel-Nr. 60-1013HD*
Seil-Ø (mm): 13 · Standardlänge (m): 1200 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 1200 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 2400 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 4800 · Arbeitslast (kN): 38 · Bruchlast (kN): 138 · Gewicht (kg/m): 0.70
Artikel-Nr. 60-1016HD*
Seil-Ø (mm): 16 · Standardlänge (m): 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 1600 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 3200 · Arbeitslast (kN): 55 · Bruchlast (kN): 195 · Gewicht (kg/m): 1.01
Artikel-Nr. 60-1022HD*
Seil-Ø (mm): 22 · Standardlänge (m): 900 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 900 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 1800 · Arbeitslast (kN): 104 · Bruchlast (kN): 370 · Gewicht (kg/m): 1.74
Artikel-Nr. 60-1024HD*
Seil-Ø (mm): 24 · Standardlänge (m): 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 800 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 1600 · Arbeitslast (kN): 127 · Bruchlast (kN): 450 · Gewicht (kg/m): 2.11
Artikel-Nr. 60-1027HD***
Seil-Ø (mm): 27 · Standardlänge (m): 600 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 600 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 1200 · Arbeitslast (kN): 149 · Bruchlast (kN): 529 · Gewicht (kg/m): 2.61
Artikel-Nr. 60-1029HD***
Seil-Ø (mm): 29 · Standardlänge (m): 500 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1100 mm: - · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1400 mm: 500 · Max. Kapazität mit Standardlängen (m) – Haspel-Ø 1800 mm: 1000 · Arbeitslast (kN): 177 · Bruchlast (kN): 630 · Gewicht (kg/m): 3.17

* auf Lager | *** mit 18 Litzen | - Ausführung auf Anfrage | Arbeitslast: Berechnet nach europäischem Standard (Sicherheitsfaktor 3.55)

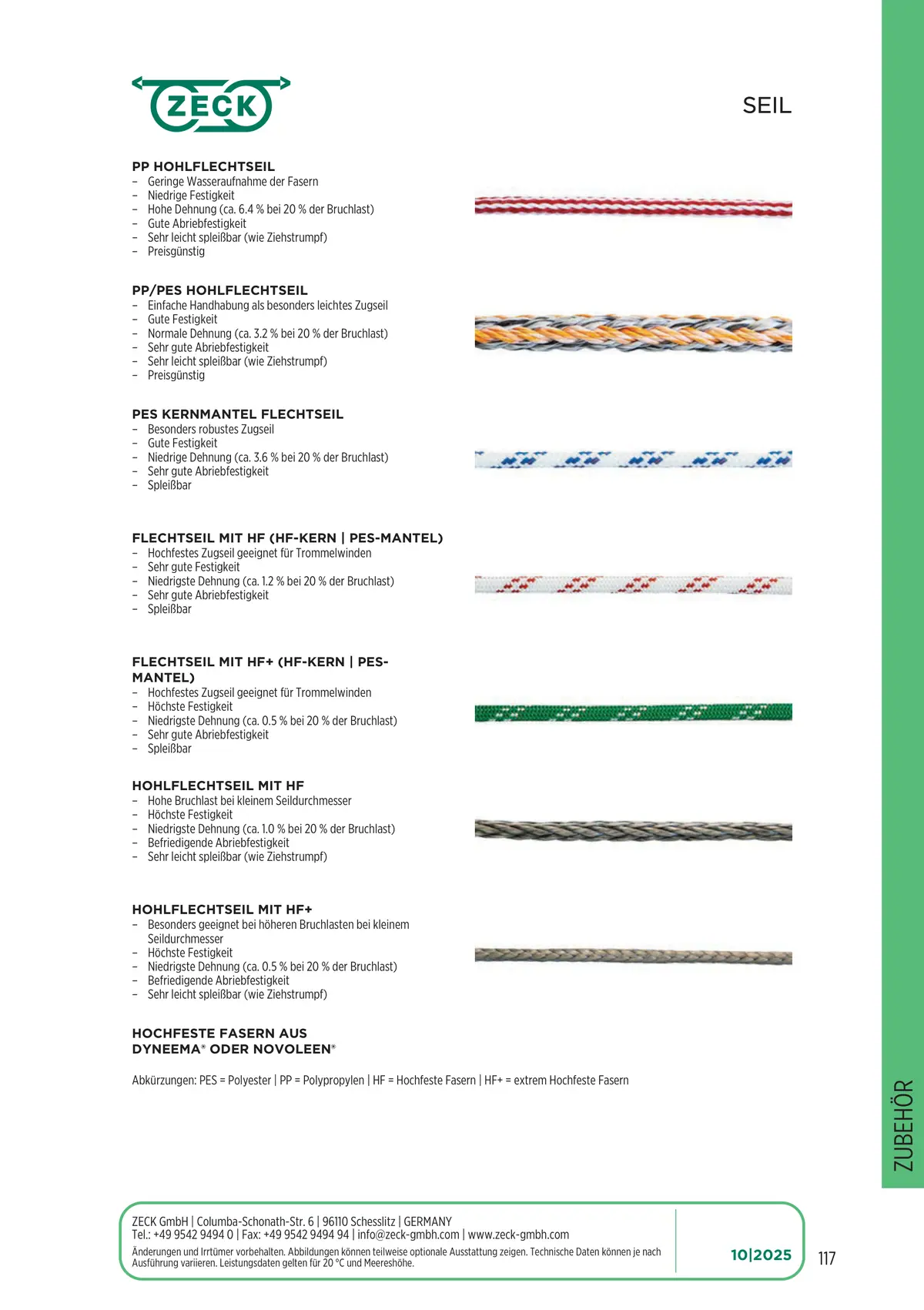

Katalogseite 117: SEIL
Seite 117 · Stand 10|2025Im Viewer öffnen (Seite 117)Seite im PDF

SEIL

PP HOHLFLECHTSEIL

  • Geringe Wasseraufnahme der Fasern
  • Niedrige Festigkeit
  • Hohe Dehnung (ca. 6.4 % bei 20 % der Bruchlast)
  • Gute Abriebfestigkeit
  • Sehr leicht spleißbar (wie Ziehstrumpf)
  • Preisgünstig

PP/PES HOHLFLECHTSEIL

  • Einfache Handhabung als besonders leichtes Zugseil
  • Gute Festigkeit
  • Normale Dehnung (ca. 3.2 % bei 20 % der Bruchlast)
  • Sehr gute Abriebfestigkeit
  • Sehr leicht spleißbar (wie Ziehstrumpf)
  • Preisgünstig

PES KERNMANTEL FLECHTSEIL

  • Besonders robustes Zugseil
  • Gute Festigkeit
  • Niedrige Dehnung (ca. 3.6 % bei 20 % der Bruchlast)
  • Sehr gute Abriebfestigkeit
  • Spleißbar

FLECHTSEIL MIT HF (HF-KERN | PES-MANTEL)

  • Hochfestes Zugseil geeignet für Trommelwinden
  • Sehr gute Festigkeit
  • Niedrigste Dehnung (ca. 1.2 % bei 20 % der Bruchlast)
  • Sehr gute Abriebfestigkeit
  • Spleißbar

FLECHTSEIL MIT HF+ (HF-KERN | PES-MANTEL)

  • Hochfestes Zugseil geeignet für Trommelwinden
  • Höchste Festigkeit
  • Niedrigste Dehnung (ca. 0.5 % bei 20 % der Bruchlast)
  • Sehr gute Abriebfestigkeit
  • Spleißbar

HOHLFLECHTSEIL MIT HF

  • Hohe Bruchlast bei kleinem Seildurchmesser
  • Höchste Festigkeit
  • Niedrigste Dehnung (ca. 1.0 % bei 20 % der Bruchlast)
  • Befriedigende Abriebfestigkeit
  • Sehr leicht spleißbar (wie Ziehstrumpf)

HOHLFLECHTSEIL MIT HF+

  • Besonders geeignet bei höheren Bruchlasten bei kleinem Seildurchmesser
  • Höchste Festigkeit
  • Niedrigste Dehnung (ca. 0.5 % bei 20 % der Bruchlast)
  • Befriedigende Abriebfestigkeit
  • Sehr leicht spleißbar (wie Ziehstrumpf)

HOCHFESTE FASERN AUS DYNEEMA® ODER NOVOLEEN®

Abkürzungen: PES = Polyester | PP = Polypropylen | HF = Hochfeste Fasern | HF+ = extrem Hochfeste Fasern

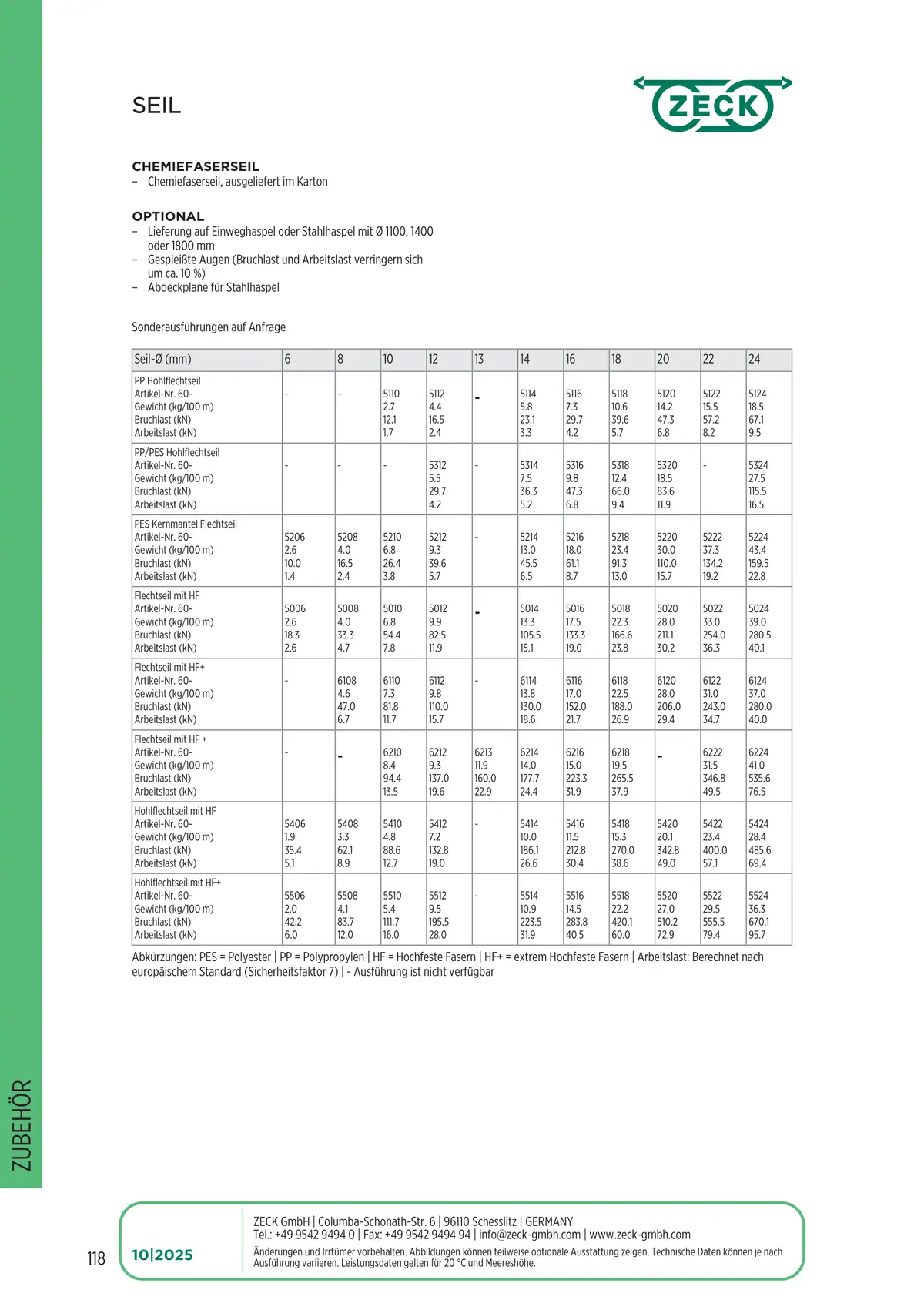

Katalogseite 118: SEIL
Seite 118 · Stand 10|2025Im Viewer öffnen (Seite 118)Seite im PDF

SEIL

CHEMIEFASERSEIL

  • Chemiefaserseil, ausgeliefert im Karton

OPTIONAL

  • Lieferung auf Einweghaspel oder Stahlhaspel mit Ø 1100, 1400 oder 1800 mm
  • Gespleißte Augen (Bruchlast und Arbeitslast verringern sich um ca. 10 %)
  • Abdeckplane für Stahlhaspel

Sonderausführungen auf Anfrage

68101213141618202224
Seil-Ø (mm) PP Hohlflechtseil Artikel-Nr. 60- Gewicht (kg/100 m) Bruchlast (kN) Arbeitslast (kN)--5110 2.7 12.1 1.75112 4.4 16.5 2.4-5114 5.8 23.1 3.35116 7.3 29.7 4.25118 10.6 39.6 5.75120 14.2 47.3 6.85122 15.5 57.2 8.25124 18.5 67.1 9.5
Seil-Ø (mm) PP/PES Hohlflechtseil Artikel-Nr. 60- Gewicht (kg/100 m) Bruchlast (kN) Arbeitslast (kN)---5312 5.5 29.7 4.2-5314 7.5 36.3 5.25316 9.8 47.3 6.85318 12.4 66.0 9.45320 18.5 83.6 11.9-5324 27.5 115.5 16.5
Seil-Ø (mm) PES Kernmantel Flechtseil Artikel-Nr. 60- Gewicht (kg/100 m) Bruchlast (kN) Arbeitslast (kN)5206 2.6 10.0 1.45208 4.0 16.5 2.45210 6.8 26.4 3.85212 9.3 39.6 5.7-5214 13.0 45.5 6.55216 18.0 61.1 8.75218 23.4 91.3 13.05220 30.0 110.0 15.75222 37.3 134.2 19.25224 43.4 159.5 22.8
Seil-Ø (mm) Flechtseil mit HF Artikel-Nr. 60- Gewicht (kg/100 m) Bruchlast (kN) Arbeitslast (kN)5006 2.6 18.3 2.65008 4.0 33.3 4.75010 6.8 54.4 7.85012 9.9 82.5 11.9-5014 13.3 105.5 15.15016 17.5 133.3 19.05018 22.3 166.6 23.85020 28.0 211.1 30.25022 33.0 254.0 36.35024 39.0 280.5 40.1
Seil-Ø (mm) Flechtseil mit HF+ Artikel-Nr. 60- Gewicht (kg/100 m) Bruchlast (kN) Arbeitslast (kN)-6108 4.6 47.0 6.76110 7.3 81.8 11.76112 9.8 110.0 15.7-6114 13.8 130.0 18.66116 17.0 152.0 21.76118 22.5 188.0 26.96120 28.0 206.0 29.46122 31.0 243.0 34.76124 37.0 280.0 40.0
Seil-Ø (mm) Flechtseil mit HF + Artikel-Nr. 60- Gewicht (kg/100 m) Bruchlast (kN) Arbeitslast (kN)--6210 8.4 94.4 13.56212 9.3 137.0 19.66213 11.9 160.0 22.96214 14.0 177.7 24.46216 15.0 223.3 31.96218 19.5 265.5 37.9-6222 31.5 346.8 49.56224 41.0 535.6 76.5
Seil-Ø (mm) Hohlflechtseil mit HF Artikel-Nr. 60- Gewicht (kg/100 m) Bruchlast (kN) Arbeitslast (kN)5406 1.9 35.4 5.15408 3.3 62.1 8.95410 4.8 88.6 12.75412 7.2 132.8 19.0-5414 10.0 186.1 26.65416 11.5 212.8 30.45418 15.3 270.0 38.65420 20.1 342.8 49.05422 23.4 400.0 57.15424 28.4 485.6 69.4
Seil-Ø (mm) Hohlflechtseil mit HF+ Artikel-Nr. 60- Gewicht (kg/100 m) Bruchlast (kN) Arbeitslast (kN)5506 2.0 42.2 6.05508 4.1 83.7 12.05510 5.4 111.7 16.05512 9.5 195.5 28.0-5514 10.9 223.5 31.95516 14.5 283.8 40.55518 22.2 420.1 60.05520 27.0 510.2 72.95522 29.5 555.5 79.45524 36.3 670.1 95.7

Abkürzungen: PES = Polyester | PP = Polypropylen | HF = Hochfeste Fasern | HF+ = extrem Hochfeste Fasern | Arbeitslast: Berechnet nach europäischem Standard (Sicherheitsfaktor 7) | - Ausführung ist nicht verfügbar
